[품질/설계 기초] Cp, Cpk부터 RSS까지! 품질 관리 지표 완벽 가이드 (초보자용)

Cp, Cpk부터 RSS까지! 품질 관리 지표 완벽 가이드

​안녕하세요! 오늘은 제조업, 품질 관리, 그리고 기구 설계 분야에서 일한다면 반드시 알아야 할 **핵심 지표 5가지(Cp, Cpk, Pp, Ppk, Gage R&R)**와 통계적 공차 분석 기법인 RSS에 대해 알아보겠습니다.

​알파벳만 보면 복잡해 보이지만, 일상적인 비유를 통해 아주 쉽게 풀어서 설명해 드릴 테니 끝까지 따라와 주세요!

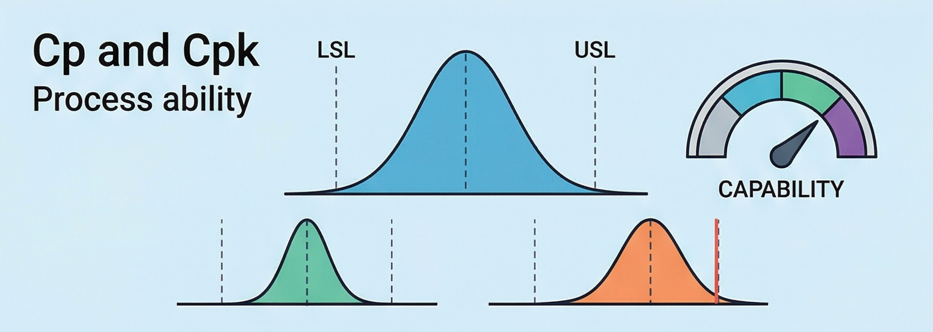

​1. Cp와 Cpk : 우리 공정의 '실력'은 어느 정도일까?
​가장 먼저 만나게 되는 지표는 **공정 능력 지수(Process Capability)**인 Cp와 Cpk입니다. 제품을 만들 때 정해진 규격 안에 얼마나 잘 맞춰서 생산할 수 있는지를 나타내는 점수라고 생각하면 쉽습니다.

​Cp (잠재적 능력 - 정밀도): 제품이 얼마나 일정하게(촘촘하게) 만들어지는지만 봅니다. 양궁으로 치면 화살이 과녁 중앙에 맞지 않았더라도, 한곳에 똘똘 뭉쳐서 꽂혔다면 Cp 점수는 높게 나옵니다.
​수식: Cp = \frac{USL - LSL}{6\sigma} (규격 폭을 공정의 산포로 나눈 값)

​Cpk (실질적 능력 - 정확도): Cp에 **'치우침'**을 반영한 진짜 성적표입니다. 화살이 촘촘하게 모여 있으면서, 동시에 **과녁 중앙(정상 규격)**에 정확히 맞아야 Cpk 점수가 높게 나옵니다. 실제 불량률과 직결되는 아주 중요한 지표입니다.

​💡 현장 꿀팁 (합격 기준)
보통 제조업에서는 Cpk 1.33 이상을 '공정이 안정적이다'라고 평가합니다. 1.0 미만이라면 당장 불량이 쏟아질 수 있으니 개선이 필요합니다!

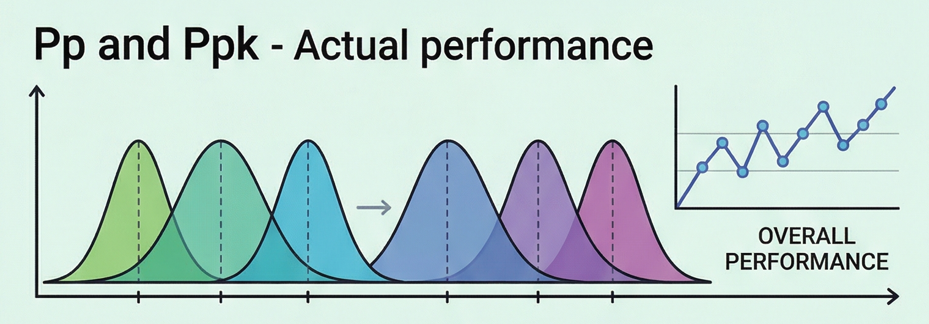

​2. Pp와 Ppk : 연습 말고 '실전' 성적표
​Cp와 Cpk가 단기적인 실력을 의미한다면, **Pp와 Ppk(공정 성능 지수)**는 장기적인 관점에서의 실제 성적표입니다.
​차이점이 뭔가요?
현장에서는 작업자가 바뀌기도 하고, 원재료의 상태가 달라지기도 하며, 계절에 따라 온도나 습도도 변합니다. 이런 **모든 외부 변수(전체 변동)**를 다 포함해서 계산한 것이 바로 Pp와 Ppk입니다.

​🎯 한 줄 비유
​Cp / Cpk: 컨디션 최고일 때 쏜 연습 게임 기록 (잠재력)
​Pp / Ppk: 1년 내내 눈비 맞으며 치른 시즌 평균 기록 (실제 결과)
(당연히 보통은 연습 기록인 Cp/Cpk가 실전 기록인 Pp/Ppk보다 높게 나옵니다!)

​3. Gage R&R : 측정하는 '자'를 믿을 수 있나?
​아무리 제품을 잘 만들어도, 합격/불합격을 판정하는 측정기가 고장 났거나 측정하는 사람마다 결과가 다르면 아무 소용이 없겠죠? 이를 검증하는 것이 바로 **Gage R&R(측정 시스템 분석)**입니다.
​Repeatability (반복성): 똑같은 사람이 똑같은 자로 여러 번 쟀을 때 발생하는 차이입니다. 주로 '측정 장비' 자체의 문제입니다.
​Reproducibility (재현성): A작업자와 B작업자가 쟀을 때 발생하는 차이입니다. 주로 **'사람(숙련도)'**의 문제입니다.
​이 두 가지 변동이 전체 공정에서 차지하는 비율(%GR&R)을 계산하여 측정 시스템의 신뢰도를 평가합니다.
​10% 미만: 아주 훌륭함! (믿고 쓰세요)
​30% 초과: 불합격! (장비를 고치거나 작업자 교육이 필요합니다)

​4. RSS (Root Sum Square) : 똑똑하게 공차 설계하기
​이제 기구 설계의 영역으로 넘어가 볼까요? 여러 부품을 조립할 때, 각 부품의 오차(공차)가 쌓여서 최종 조립품의 불량이 되지 않도록 계산하는 방법이 필요합니다.
​단순 합산 (Worst Case): "모든 부품이 최악의 크기로 만들어질 거야!"라고 가정하고 공차를 다 더하는 방식입니다. 불량은 없겠지만, 부품을 너무 정밀하게 깎아야 해서 돈이 엄청나게 듭니다.
​RSS 방식: "모든 부품이 동시에 최악으로 만들어질 확률은 로또 당첨만큼 낮아!"라는 통계적 확률에 기반합니다. 각 공차의 제곱을 더한 뒤 루트를 씌우는 방식입니다.

RSS를 사용하면 단순 합산 방식보다 공차를 훨씬 여유 있게 잡을 수 있어 가공 비용을 크게 절감할 수 있습니다.

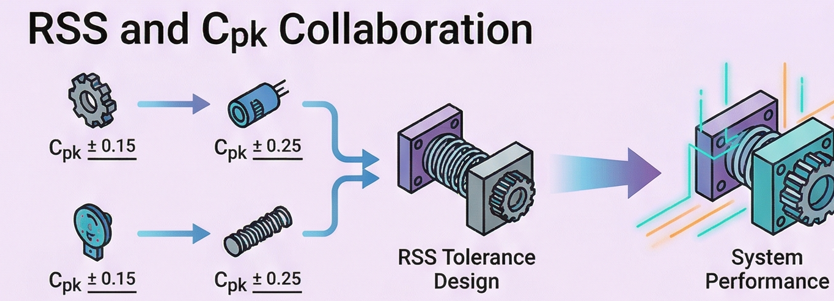

​5. RSS와 Cpk의 완벽한 콜라보
​그렇다면 이 RSS 계산에 아까 배운 Cpk는 어떻게 쓰일까요?
공차(T)를 통계 계산에 쓰기 위해 **표준편차(\sigma)**로 바꿀 때 Cpk가 사용됩니다.

부품의 Cpk(가공 실력)가 높을수록 표준편차(\sigma)가 작아지고, 조립품의 전체 불량률도 줄어듭니다. RSS로 구한 전체 산포에 **목표하는 시그마 수준(예: 3\sigma, 4\sigma)**을 곱해주면, 불량 없는 완벽한 조립 공차를 설계할 수 있습니다.
​3\sigma 수준: 99.73% 합격 (산업계 일반 표준)
​4\sigma 수준: 99.994% 합격 (정밀 설계 수준)



​마치며
​품질 관리와 통계적 설계는 결국 **"어떻게 하면 돈(비용)을 적게 들이면서, 고객이 만족하는 균일한 제품을 만들 것인가?"**에 대한 해답을 찾는 과정입니다. 오늘 알아본 지표들을 실무에 잘 적용하셔서 스마트한 품질/설계 전문가가 되시길 바랍니다!
