도면 표준 (Standard Drawing) 반드시 알아야 할 표준 지침 해결하기

도면 표준 양식(Standard Drawing Template)은 설계 데이터의 일관성을 유지하고, 부서 간 혹은 협력사와의 원활한 소통을 위해 필수적입니다. 표준 양식 제작을 위해 준비해야 할 핵심 사항을 4가지 단계로 정리해 드립니다.

​1. 기본 레이아웃 및 규격 정의
​도면의 가장 바깥 테두리부터 내부 구성을 결정하는 단계입니다.
​용지 크기 설정: 주로 사용하는 용지 규격(A0~A4)을 정의하고, 출력 시 축척(Scale) 기준을 수립합니다.
​윤곽선 및 중심 마크: 도면의 경계선(윤곽선) 두께와 도면의 중심을 나타내는 마크의 위치를 설정합니다.
​구역 번호(Grids): 큰 도면에서 특정 위치를 쉽게 찾을 수 있도록 상하좌우에 숫자와 알파벳으로 구역을 나눕니다
.

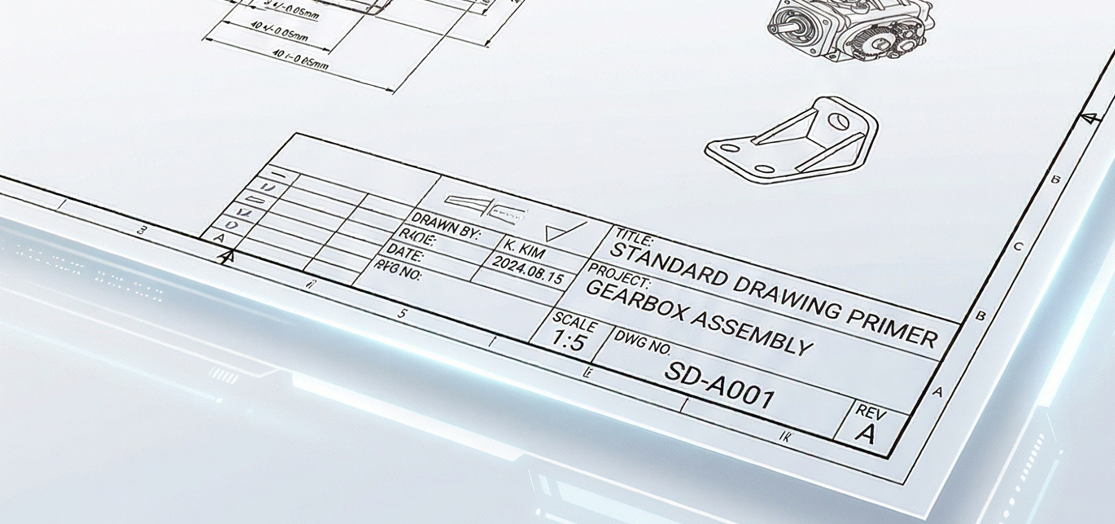

​2. 표제란(Title Block) 구성 요소 확정
​표제란은 도면의 '신분증'과 같습니다. 포함될 필수 정보를 리스트업해야 합니다.

구분 주요 항목
기본 정보 도명(Title), 도번(Drawing No.), 프로젝트명, 고객사명
관리 정보 설계자, 검토자, 승인자 성명 및 날인란, 작성 일자
기술 정보 재질(Material), 중량(Weight), 투영법(1각법/3각법), 단위(Unit)
기타 업체 로고, 기밀 등급(Confidentiality)

3. 기술적 세부 설정 (CAD 시스템 표준)
​소프트웨어 내에서 동일한 시각적 결과를 얻기 위한 설정값입니다.

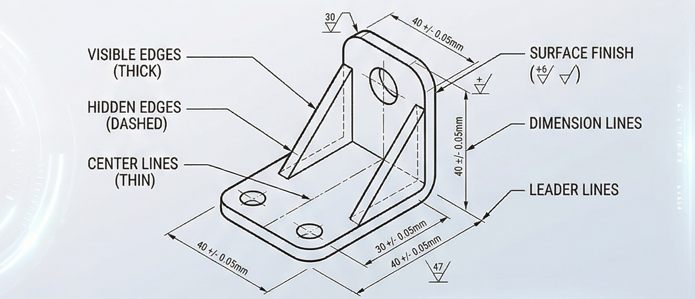

​레이어(Layer) 표준: 외형선, 치수선, 중심선, 가상선 등의 색상, 선 종류(Linetype), 선 두께를 지정합니다.
​텍스트 및 치수 스타일: 글꼴(Font), 글자 크기, 화살표 모양, 공차(Tolerance) 표기 방식을 통일합니다.
​주기(Note) 표준안: 도면에 공통으로 들어가는 가공 주의사항, 열처리, 도장 사양 등의 표준 문구를 정리합니다.
​심볼 라이브러리: 거칠기 기호, 데이텀(Datum), 기하공차 기호 등 자주 쓰는 심볼을 블록(Block)화합니다.

​4. 개정 및 관리 체계 수립
​도면이 수정되었을 때 이력을 추적할 수 있는 시스템입니다.
​개정란(Revision Block): 개정 번호(Rev. No), 개정 일자, 개정 내용, 승인자를 기입할 위치와 형식을 정합니다.
​파일명 명명 규칙(Naming Convention): 파일 이름만 보고도 품번과 버전을 알 수 있도록 규칙을 만듭니다. (예: PJT_PART-NO_REV01.dwg)

💡 전문가의 팁
​표준 양식을 만들기 전, 생산(가공) 및 품질 부서의 의견을 반드시 청취하세요. 현장에서 식별하기 어려운 글씨 크기나, 누락된 공정 정보가 없는지 확인하는 과정이 실무적인 표준을 만드는 핵심입니다.

---

---



IATF 16949 기준을 충족하는 도면은 단순한 설계도를 넘어 **'품질 보증서'**의 역할을 해야 합니다. 심사 시 지적 사항을 피하고 품질 시스템을 공고히 하기 위해 도면 작성 시 반드시 포함되어야 할 핵심 요소를 정리해 드립니다.

​1. 특별 특성(Special Characteristics)의 식별 및 반영
​IATF 16949에서 가장 중요하게 여기는 항목입니다. 제품의 기능, 안전, 법규와 직결되는 부위는 반드시 별도의 기호로 관리되어야 합니다.
​심볼 표기: 고객사가 지정한 심볼(예: \nabla, [S], [C] 등)을 도면 내 해당 치수나 주기에 명확히 표시해야 합니다.
​FMEA와의 연계: 도면의 특별 특성은 반드시 DFMEA(설계 FMEA) 및 **Control Plan(관리계획서)**의 항목과 1:1로 일치해야 합니다.
​범례(Legend) 포함: 도면 한쪽 구석에 사용된 심볼이 무엇을 의미하는지(Critical, Significant 등) 정의하는 표를 포함하는 것이 좋습니다.

​2. 엄격한 문서 및 개정 이력 관리
​도면은 '기록'으로서의 가치를 지녀야 합니다.
​개정 이력(Revision History)의 상세화: 단순히 'Rev.01'이라고 적는 것이 아니라, 무엇이(What), 왜(Why - 예: 고객 요청, 설계 최적화), 언제(When) 변경되었는지 상세히 기록해야 합니다.
​승인 프로세스: 설계자, 검토자, 승인자의 서명과 날짜가 누락되지 않아야 합니다. (전자 승인 시스템 사용 시 해당 경로 기록)
​문서 번호 체계: 사내 표준 및 고객사 번호 체계를 준수하여 추적성을 확보해야 합니다.

​3. 기술 사양 및 고객 요구사항(CSR)의 명시
​도면만 보고도 어떤 기준을 따라야 하는지 알 수 있어야 합니다.
​재질 및 규격 표준: 단순히 'Steel'이라고 적지 않고, 구체적인 재질 규격(예: ES, MS, SAE, JIS)과 코팅/열처리 사양을 명기합니다.

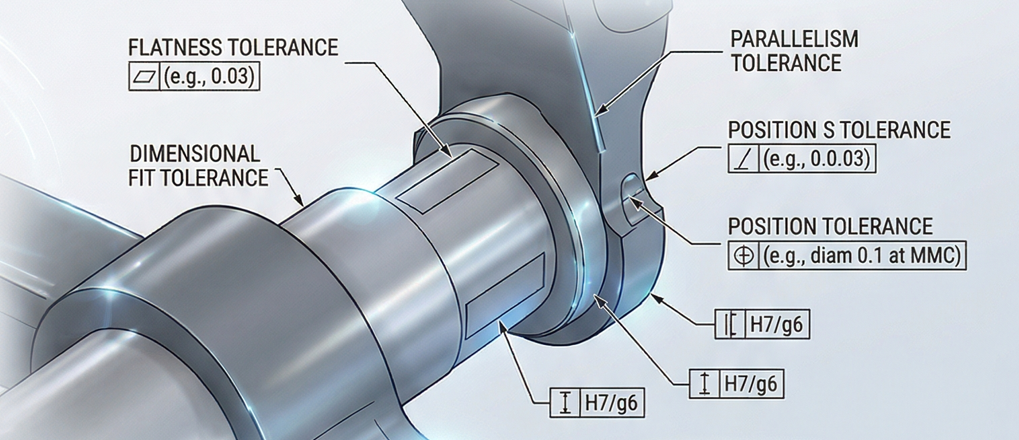

​기하공차(GD&T) 활용: 자동차 부품은 조립성이 중요하므로, 단순 공차보다는 기하공차를 사용하여 명확한 검사 기준을 제시해야 합니다.
​누락 없는 일반 공차: 별도 지시가 없는 치수에 대해서도 적용되는 일반 공차(ISO 2768 등)를 반드시 표기합니다.

​4. 제조 및 측정 타당성 고려
​IATF 16949는 '실제로 만들 수 있는가'를 묻습니다.
​측정 포인트 지정: 품질 부서에서 MSA(측정 시스템 분석)를 수행할 때 참고할 수 있는 측정 기준점(Datum)을 명확히 설정합니다.
​제조 한계 반영: 공정 능력(Cp, Cpk)을 고려한 공차 설계가 되어 있는지 확인하고, 필요시 도면에 가공 시 주의사항을 주석(Note)으로 남깁니다.



​📋 IATF 16949 도면 체크리스트
점검 항목 주요 내용 확인
특별 특성 법규/안전 관련 특성이 심볼로 표기되었는가? □
연계성 도면-FMEA-관리계획서의 특성 기호가 일치하는가? □
개정 관리 변경 사유와 이력이 추적 가능하게 기록되었는가? □
기술 표준 고객사가 요구하는 재질 규격(ES/MS 등)이 반영되었는가? □
언어/단위 고객사 지정 언어 및 SI 단위(mm)를 사용하였는가? □

---

---

IATF 16949 인증 심사를 대비하고 도면의 신뢰성을 높이기 위해 실무에서 즉시 활용할 수 있는 특별 특성(SC/CC) 관리 대장과 **개정 이력란(Revision Block)**의 표준 양식을 정리해 드립니다.

​1. 특별 특성(Special Characteristics) 관리 대장 양식
​특별 특성 관리 대장은 도면에 표기된 심볼이 어떤 공정 및 관리 계획과 연계되는지 보여주는 핵심 문서입니다.

번호 관리 기호 특성 항목명 규격 및 공차 관련 공정 관리 방법 (SPC/MSA 등) FMEA 번호
1 (CC) 주요 체결 토크 12.5 \pm 0.5 Nm 조립 공정 토크 센서 / 전수 관리 DFMEA-001
2 [S] (SC) 외부 케이스 치수 150.0 \pm 0.1 mm 사출/가공 공정 X-R 관리도 / 일일 검사 PFMEA-023
3 [C] (CC) 기판 절연 거리 Min. 2.0 mm SMT/검사 자동 광학 검사(AOI) DFMEA-005



​Tip: 특별 특성 기호는 반드시 고객사(OEM)에서 지정한 표준 심볼을 사용해야 하며, 도면 내 범례(Legend)와 본 대장의 기호가 일치해야 합니다.

​2. 개정 이력란(Revision Block) 표준 샘플
​도면 우측 상단이나 하단 표제란 위에 위치하며, 변경 사항에 대한 추적성을 확보하는 것이 목적입니다.

개정 번호 구역 (Zone) 개정 내용 (Description of Change) 일자 작성 (Dwn) 검토 (Chk) 승인 (App)
Rev.00 - 신규 도면 배포 (Initial Release) 26.04.01 김OO 이OO 박OO
Rev.01 B-3 고객 요청에 따른 재질 변경 (SUS304 → AL6061) 26.04.10 김OO 이OO 박OO
Rev.02 C-2 특별 특성(CC) 토크 공차 최적화 (1.0 \rightarrow 0.5) 26.04.15 김OO 정OO 박OO

​주요 구성 요소:
​Zone: 도면이 클 경우 변경된 위치를 그리드 좌표(예: B-3)로 표기하여 식별력을 높입니다.
​Description: '치수 변경'과 같이 모호한 표현보다는 '고객 요청(ECO-123)에 따른 치수 변경'과 같이 원천 근거를 함께 기록하는 것이 IATF 심사 시 유리합니다.

​3. 실무 적용 시 주의사항
​추적성(Traceability): 모든 개정 사항은 설계 변경 요청서(ECR/ECN) 번호와 연계되어야 합니다.
​일관성: 도면에 SC/CC 심볼을 추가했다면, 반드시 해당 부품의 **관리계획서(Control Plan)**와 작업표준서에도 동일한 심볼이 표시되어 작업자가 인지할 수 있어야 합니다.

​

---



---

고객사 사양: 위 양식은 일반적인 표준이며, 현대/기아차, GM 등 완성차 업체마다 고유의 양식을 요구할 수 있으므로 CSR(고객 지정 요구사항)을 우선 확인하시기 바랍니다.

1. 검토·승인란이 없을 때 발생하는 문제
​책임 소재 불분명: 수정 사항을 누가 확인하고 허가했는지 알 수 없어, 나중에 문제가 생겼을 때 책임 소지가 모호해집니다.
​품질 보증 약화: 검토 절차 없이 개정되었다는 인상을 주어 문서의 객관적 신뢰도가 떨어집니다.
​인증 규격(ISO 등) 위반: ISO 9001과 같은 품질경영시스템에서는 문서의 검토 및 승인 주체를 명확히 하도록 규정하고 있어, 심사 시 지적 사항이 될 수 있습니다.

​2. 해결 방법 및 대안
​상황에 따라 다음과 같은 방법으로 보완할 수 있습니다.

구분 대응 방법 비고
양식 수정 개정이력 테이블에 '검토'와 '승인' 컬럼을 추가합니다. 가장 정석적인 방법
표지 활용 문서 표지에 별도의 '결재란'을 만들어 최종 승인을 받고, 개정이력에는 변경 내용만 적습니다. 문서가 두꺼울 때 유용
전자 결재 시스템 그룹웨어나 ERP를 통해 결재를 받았다면, 개정이력에는 "전자 결재 참조"라고 명시합니다. 디지털 환경에서 권장
참조 문서 연결 별도의 '개정 승인서'나 '변경점 관리 대장'을 운영하여 상세 내역을 관리합니다. 복잡한 설계 변경 시 활용

3. 실무 팁: "누가, 언제, 무엇을"
​개정이력의 핵심은 **Traceability(추적성)**입니다. 칸이 부족하다면 비고란에라도 (승인: 홍길동 팀장 / 24.04.02)와 같이 괄호를 활용해 기록을 남기는 것이 좋습니다.

​💡 한 줄 요약
검토·승인란이 없다면 해당 문서는 단순한 '메모'나 '초안'으로 취급받을 위험이 있습니다. 공식 문서라면 반드시 양식을 수정하여 추가하거나, 전자 결재 기록으로 보완하시길 권장합니다.
